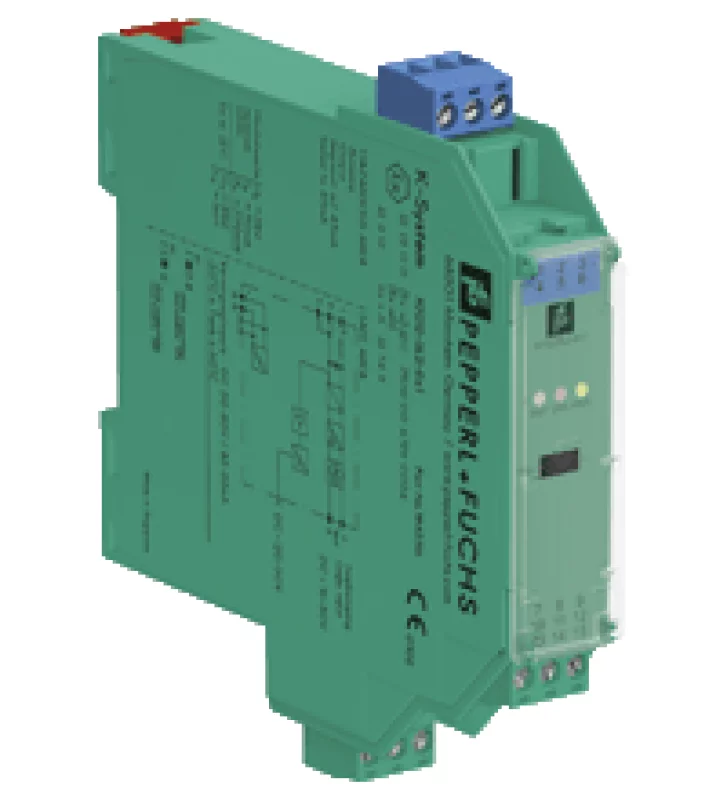

Блок управления клапаном KFD2-SL2-EX1

Техническое описание KFD2-SL2-Ex1 Описание оборудования Контроль свинца Основные Характеристики Тип сигнала Цифровой выход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Power Rail или клеммы 14+, 15- Номинальное напряжение 20 ... 30 В постоянного тока Потребляемая мощность Максимум. 1,7 Вт при выходном токе 45 мА вход Соединительная сторона контрольная сторона соединение клеммы 7, 8 Входной ток ок. 3 мА при 24 В постоянного тока Уровень сигнала 1-сигнал: 16 ... 30 В DC  0-сигнал: 0 ... 5 В постоянного тока Вывод Соединительная сторона полевая сторона соединение клеммы 1+, 2- или 3- Внутренний резистор 272 Ом Текущий 45 45 мА напряжение ≥ 11.7 V Напряжение обратной связи минимум 24 В Выходной сигнал Эти значения действительны для номинальных рабочих напряжений от 20 ... 30 В постоянного тока. Задержка включения / выключения ≤ 20 мс / ≤ 20 мс Обнаружение сбоя линии сигнал при коротком замыкании R B <30 Ом, обрыв провода R B > 15 кОм, испытательный ток <500 мкА Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21:2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 150 гр. Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
